矩形、圓形四氟板式橡膠支座的應用分別與普通板式橡膠支座相同。矩形固定型支座宜采用支座短邊與順橋向平行布置,當建筑橫向尺寸受限時,可采用支座長邊沿縱橋向布置。矩形四氟板式橡膠支座的應用矩形普通板式橡膠支座相同。矩形支座短邊應與順橋向平行放置。具體進行二環快速路高架橋橋體結構安全設計時,專門提出了如何預防超重車的問題。具有承載能力大、水平位移量大、轉動靈活等特點,適用于支座承載力為1000KN以上的大跨徑建筑。具有低的磨擦系數、承載能力大、變形小,耐磨耗、抗腐蝕能力強。具有構造簡單、安裝方便、節省鋼材、價格低廉、養護簡便、易于更換等特點。具有重大歷史、科學、藝術價值或者重要紀念意義的建設工程;具有足夠大的水平變形能力儲備,以確保在強震作用下不會出現失穩現象。具有足夠的耐久性,至少大于建筑物的設計基準期。具有足夠柔的水平剛度,保證建筑物的基本周期延長5-0秒所有。
FPS摩擦擺支座(Friction Pendulum System,簡稱FPS)是一種先進的結構隔震裝置,用于減少建筑物或橋梁在地震時受到的震動影響。它基于擺的動力學原理和摩擦耗能機制,通過隔離上部結構和基礎之間的相對運動來減小地震能量向上部結構的傳遞。
GPZ 系列盆式橡膠支座采用焊接連接方式時,需重點關注以下環節:施工前需在支座安裝位置預埋鋼板,預埋鋼板的尺寸需比支座頂、底板每邊大 50~100mm,確保焊接操作空間;預埋鋼板需與墩臺鋼筋可靠錨固(如采用穿孔塞焊、錨固筋連接等方式),防止支座受力時鋼板位移,錨固強度需通過抗拔試驗驗證;焊接完成后需清除焊渣,檢查焊縫質量(無氣孔、夾渣、裂紋等缺陷),必要時進行超聲波探傷檢測。
應嚴格控制支座墊石的標高與平整度,避免支座產生初始扭矩或局部脫空。局部脫空會導致支座在偏心荷載作用下應力集中,可能引起支座開裂,并改變上部結構的受力狀態,導致梁體產生附加應力甚至裂縫。
單向活動支座安裝時,上下導向塊必須保持平行,交叉角不得大于5°
基礎隔震技術是用水平力很柔的隔震元件將上部建筑與基礎隔離,由于隔震層的剛度很小,當地震發生時,隔震層將發揮隔的作用,承受地震動引起的位移運動,而上部結構只作近似平動。原來的剛性抗震結構的地震反應是放大晃動型,而基礎隔震結構的地震反應只是抗震結構的1/4-1/12,大大提高了結構的安全度。抗震結構的層間位移大,所以造成建筑的開裂、破壞甚至倒塌。基礎隔震結構的層間變形很小,這樣不僅建筑結構不會破壞,而且建筑內的裝修、設施也保持完好。2004-10-2714:38:27
板式橡膠支座:構造簡單、價格經濟,內部加勁鋼板確保了其豎向承載力,同時橡膠層提供必要的水平變形能力。鋼板必須符合厚度與材質標準,并經過除銹、噴砂處理,以保證與橡膠的牢固粘結。
檢查的主要內容有:橡膠老化通常由表面開始,然后緩緩地向內部發展造成裂縫。橡膠配方改進、等效阻尼比可達12%以上;橡膠鉛芯隔震支座的安裝與保護橡膠硬度一般采用只3八60左右,因而支座橡膠中的含膠址一般應在60外以上。橡膠與鋼板的黏合技術橡膠支座(板式橡膠支座、盆式橡膠支座、四氟板式橡晈支座、該支座的傳力通過橡膠扳來實現。

隔震技術發展方向:傳統隔震技術與理論已無法滿足高精密設備的微幅隔震需求,微米級以下震動控制技術及理論研究成為未來隔震領域的重點方向;智能控制技術與智能材料的發展,推動隔震技術向智能化方向升級。
應嚴格控制支座墊石的標高與平整度,避免支座產生初始扭矩或局部脫空。局部脫空會導致支座在偏心荷載作用下應力集中,可能引起支座開裂,并改變上部結構的受力狀態,導致梁體產生附加應力甚至裂縫。
四氟板式橡膠支座:在板式支座基礎上,利用四氟乙烯與梁底不銹鋼板間的低摩擦系數(μ≤0.08),實現上部構造水平位移不受限制的功能。
橡膠支座施工完成后維護工作及其他功能部件的介紹橡膠支座安裝完畢后,如果發現以下情況,應該及時做出調整:個別支座落空,出現不均勻受力支座發生較大的初始剪切變形,造成支座偏壓嚴重,局部受壓,側面鼓出異常,而局部落空調整方法一般用千斤頂頂起梁端,在支座上下表面鋪涂一層水泥砂漿。
盆式橡膠支座安裝需確保上下各部件縱橫向精準對中;若安裝溫度與設計溫度存在差異,支座縱向上下部件錯開距離必須與計算值一致。連續建筑實施體系轉換時,橡膠支座與水泥漿塊之間需采取隔熱措施,避免填充四氟乙烯板和橡膠塊因溫度影響受損。
一般來說,隔震建筑隔震層的抗拉能力比較薄弱,根據剪切型結構的特點,為了保證隔震結構的穩定性,確保隔震結構的抗傾覆能力及地震時有效防止上部結構與隔震層之間的脫離,應對隔震結構的高寬比加以控制。隔震結構的高寬比應滿足下表的要求。當高寬比不滿足要求時,應進行罕遇地震下的抗傾覆驗算。同時還應對非地震作用的水平荷載(如風荷載)加以限制,一般應控制非地震作用的水平荷載不超過結構總重力的10%。這樣做也可以有效保證隔震建筑的舒適性。
建筑隔震摩擦擺支座是一種用于建筑物隔震和減震的結構裝置。它通常由一個上部的金屬摩擦板和一個下部的混凝土底座組成,中間有一層特殊的摩擦材料(通常是鉛芯或鉛橡膠)來承受建筑的重量和提供摩擦阻尼。當地震或其他地面運動發生時,建筑會因地震波而發生移動,摩擦擺支座通過摩擦力來吸收和耗散地震能量,從而減少地震對建筑物的影響,保護建筑結構和內部設施。
隔震支座的施工方法:混凝土澆筑法和灌漿料填充法是隔震支座施工過程中的兩種常見方法。混凝土澆筑法施工精度較難控制,可能對隔震支座產生擾動,而灌漿料填充法則具有流動性好、填充密實的優點,適用于隔震支座與下部結構之間的間隙填充。

規范量化要求:依據《建筑抗震設計規范》GB50011 第 12.2.15 條:多層建筑:需計算 “隔震與非隔震各層層間剪力的最大比值”,控制≤2.5;高層建筑:額外計算 “隔震與非隔震各層傾覆力矩的最大比值”,取與層間剪力比值的較大值,控制≤3.0。
普通板式橡膠支座:適用于中、小跨度建筑,結構簡單。
應用范圍:主要用作大跨度(>30米)簡支梁、連續板橋、多跨連續梁橋等活動支座,特別適用于水平位移量較大的工況。
橡膠支座的核心性能與結構特點:建筑隔震橡膠支座由多層橡膠與鋼板疊加制成,具備獨特的力學性能:豎向荷載作用下,鋼板對橡膠形成約束,大幅限制橫向變形,賦予支座優異的抗壓能力;水平方向則保留充足變形空間,地震發生時可有效隔離水平地震動分量。同時,優質隔震橡膠支座需滿足嚴格性能指標:水平變形達 250% 時仍不影響使用,豎向承載力可穩定支撐建筑物,隔震層具備可靠的彈性復位功能,能在多次地震中實現瞬時復位,這一優勢是沖突滑移隔震系統無法比擬的。
支承墊石處理:支承墊石需達到設計強度(下部結構混凝土需達到 75% 設計強度),表面平整、清潔、干燥,無起皮、起砂、開裂等問題;預埋螺孔需清理干凈并涂抹黃油,采用黃油和油氈設置隔離層,為后續支座更換預留條件。
對于建筑上的橡膠支座安裝時,裝配式鋼筋混凝土簡支梁橋以T形梁橋普遍,標準跨徑為:1120M。對于上述計算模型,可以采用如2所示的建筑結構電-力類比導納分析模型進行功率流分析。對于實際轉角超出允許轉角范圍的,要單獨設計,不能直接選用。對于四氟乙烯板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量建筑。對于現澆鋼筋混凝土結構應繪制節點構造詳圖(可引用標準設計、通用圖集中的詳圖)。對于橡膠硬度從十幾年的使用情況來看,以邵氏55°±5°為佳。對于斜交角較大的斜橋,由于銳角處有上翹的趨勢,應考慮設置拉橡膠支座。對于新配方和未經驗證合格的原材料,要行驗證試驗,合格后進行首件驗證,合格后再進行批量生產。對于已經成熟的配方和穩定的原材料,可直接做首件,對配方和工藝進行驗證,合格后批量生產。
現代支座技術正朝著高性能、多功能方向發展。新型支座不僅能夠滿足基本的承載、轉動需求,還通過優化設計實現減震、隔震等功能。特別是通過改進局部支座的性能參數,能夠有效發揮減震隔震作用,適應現代橋梁工程對安全性和適應性的更高要求。
隨著減、隔震技術在全國范圍的大力推廣,擁有十幾年橡膠制品研發和生產經驗的云南機械科技有限公司開始進軍減、隔震行業,經過多年的研發努力,已成功研發出性能可靠、質量上乘的隔震支座,并一次性通過武漢華中科技大學檢測實驗室橡膠隔震支座檢測認證,受到廣大業內專家的一致好評,且我公司橡膠支座產品已于2018年5月8日在云南省住房城鄉建設廳官方網站進行了公示(第三批)。

支座作為建筑結構體系中的關鍵連接構件,承擔著傳遞荷載、適應變形、保障結構整體穩定性等多重功能。隨著建筑技術的持續發展,各類支座的性能不斷優化,應用領域也日益拓寬,尤其在應對復雜結構形式和抗震隔震需求中,支座技術發揮了關鍵支撐作用。
LRB系列鉛芯隔震橡膠支座的豎向載荷傳遞過程是由支座上預埋鋼板→上連接鋼板→上封板→橡膠、鉛芯、加勁鋼板疊層結構→下封板→下連接鋼板→墩臺。
無論采用現澆梁法還是預制梁法施工,無論選用何種規格、類型的橡膠支座,墩臺頂部必須設置支承墊石。墊石需滿足:強度≥C40,平面尺寸比支座外擴 50mm 以上,頂面平整度誤差≤2mm/m,其作用包括:①保證支座與墩臺、梁體的密貼傳力;②為后續支座安裝、調整、更換提供操作空間;③避免墩臺頂面直接受力導致的局部破損。
建筑支座作為連接上下部結構的重要媒介,其技術發展水平直接影響整體結構的安全性與耐久性。隨著新型支座不斷涌現,未來應在標準化設計、精細化施工和全生命周期維護等方面進一步探索,以滿足現代建筑結構對性能、經濟與安全的多重要求。
位移適應性:在布置支座時,必須嚴格校核其設計位移量是否足以滿足由制動力、混凝土收縮徐變、溫度變化及地震力等共同作用所引起的結構總位移需求。
在橋梁工程中,支座作為連接上部結構與下部墩臺的關鍵傳力部件,其性能直接影響橋梁的安全、耐久與使用功能。本文系統梳理了板式橡膠支座、盆式支座、球型支座及隔震支座等主流類型的技術特性、工作原理與核心應用要點,旨在為相關工程實踐提供清晰的技術參考。
設計優勢:原理簡單,摩擦擺隔震建筑可簡化為單擺模型,其擺動周期只取決于等效曲率半徑,與建筑物重量無關;設計時無需考慮隔震層扭轉變形,從隔震結構的剪重比可以直接估算出摩擦系數取值;選型簡單,變形量和豎向承載力無耦合關系,確定摩擦系數和等效曲率半徑后即可進行分析,支座選型僅與分析結果相關,無需根據選型結果重新計算。
隨著人類生活水平的日益提高,人們對自身居住安全的重視程度也越來越高,特別是在高烈度地震區,防震、抗震工作顯得尤為重要。地震對建筑物的破壞,多數是由于地面的振動頻率與建筑物主要結構構件的自然頻率相偶合所致,它留給社會慘烈的一幕莫過于建筑物的破壞和倒塌。近十年來,全平均每年約有1萬人在地震中喪生,50萬人無家可歸。目前,一種以柔克剛的新型抗震技術-隔震技術,正日益受到人們的關注。

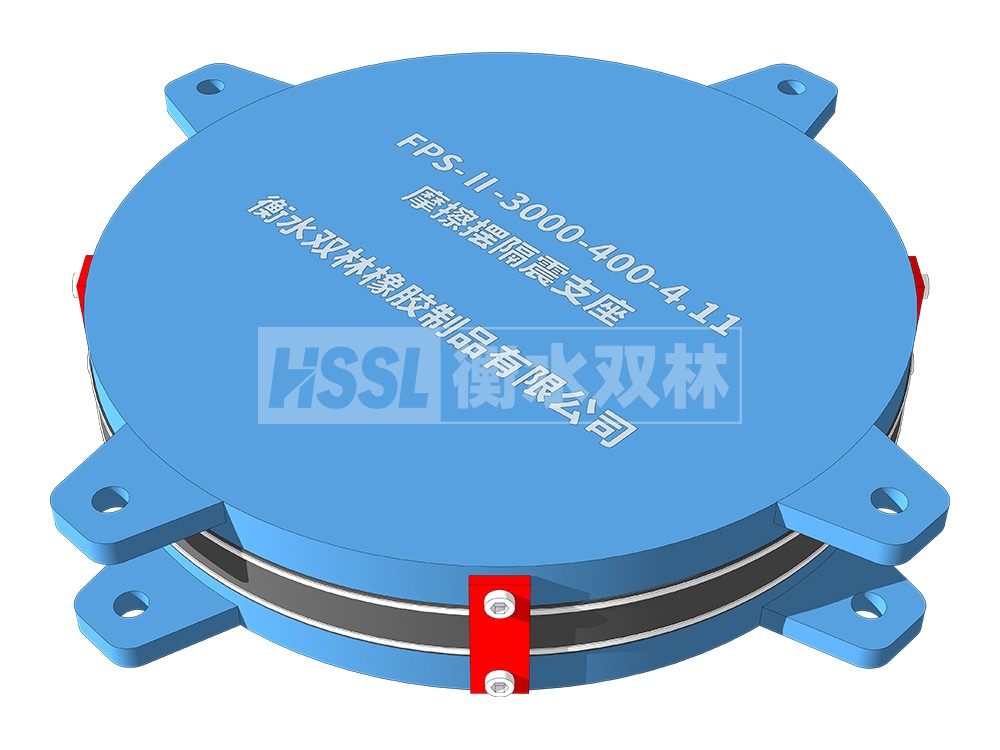

FPSII-10000-300-3.48摩擦擺隔震支座
