建筑摩擦擺隔震支座連接件尺寸規格參數

FPS建筑摩擦擺隔震支座生產廠家　 2025-10-16 11:33:34　 42

內容簡介： 建筑摩擦擺隔震支座型號 FPSII-1000-300-3.48 FPSII-2000-300-3.48 FPSII-3000-300-3.48 FPSII-4000-300-3.48...

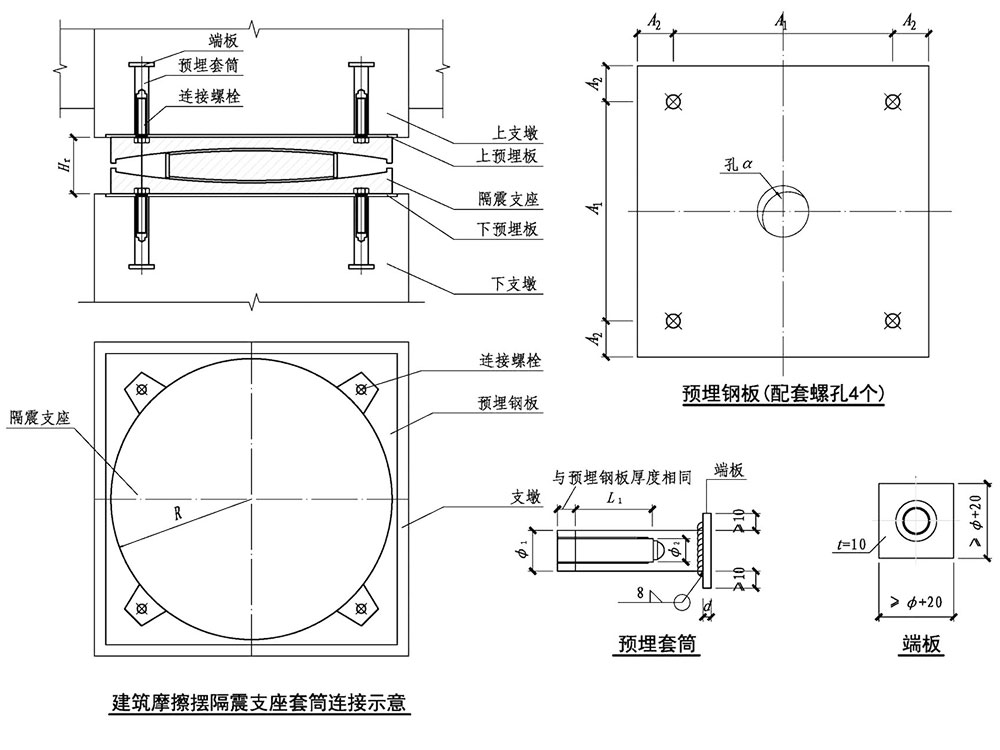

建筑摩擦擺隔震支座

建筑摩擦擺隔震支座型號	FPSII-1000-300-3.48	FPSII-2000-300-3.48	FPSII-3000-300-3.48	FPSII-4000-300-3.48	FPSII-5000-300-3.48	FPSII-8000-300-3.48	FPSII-10000-300-3.48
支座外半徑R(mm)	275	320	360	390	415	480	520
支座高度h(mm)	120	140	165	185	200	245	275
預埋鋼板	600×600×8	690×690×8	770×770×8	830×830×10	880×880×10	1025×1025×10	1105×1105×10
下預埋板開孔直徑α(mm)	250	250	250	250	250	250	250
連接螺栓	4M20	4M27	4M33	4M36	4M39	4M52	4M56
螺栓間距A₁(mm)	436	516	586	634	676	797	863
螺栓距預埋板邊緣距離A₂(mm)	82	87	92	98	102	114	121
套筒規格	4-Φ30×250	4-Φ42×250	4-Φ50×250	4-Φ55×250	4-Φ60×250	4-Φ75×250	4-Φ85×260
外做螺紋φ₁(mm)	M30	M42	M50	M55	M60	M75	M85
內做螺紋φ₂(mm)	M20	M27	M33	M36	M39	M52	M56
螺栓埋入深度L₁(mm)	35	50	55	65	65	85	95

注：

1.連接設計時考慮的荷載為：支座發生極限位移時的***水平剪力，豎向壓應力5OMPa。對于荷載工況與本表不一致時，設計人員應根據相關規范重新計算校核。

2.支座型號格式為：FPSII－豎向承載力(kN)－極限位移-擺動周期。擺動周期3.48s對應等效曲率半徑為3000mm的支座，擺動周期3.81s對應等效曲率半徑為3600mm的支座，擺動周期4.11s對應等效曲率半徑為4200mm的支座。

3.連接螺栓M1、M2為不小于8.8級普通精制螺栓，全螺紋，符合現行***標準《六角頭螺栓全螺紋》GB/T 5783，每個M1螺栓配相應墊片一個。

4.預埋鋼板的材料不低于Q235，符合現行***標準《碳素結構鋼》GB/T 700、《合金結構鋼》GB/T 3077的有關規定。連接鋼板和預埋鋼板應有可靠的防銹處理，鋼板均勻平整，無缺陷、銹蝕，切邊整齊，孔位準確，尺寸偏差符合現行行業標準《建筑隔震工程施工及驗收規范》JGJ 360的相關規定。

5.螺栓保護套采用聚丙烯材料。

6.預埋套筒采用45＃鋼，符合現行***標準《優質碳素結構鋼》GB/T 699，套筒的外徑、螺紋和長度的制作誤差不超過2mm。端板不低于Q235，焊縫等級為二級，焊條采用E43或E50型。

建筑摩擦擺隔震支座
