超轉角的危害:橡膠支座的設計允許轉角一般不超過0.01 rad。一旦超出該范圍,支座將處于非正常的工作狀態,加劇結構安全隱患,可能導致變形失控與結構性損傷。
橡膠支座的主要功能是將上部結構的反力可靠地傳遞給墩臺,并同時完成梁體結構所需的變形(水平位移和轉角),由于支座本身的質量問題,以及支座在設計、安裝、使用過程中的種種不當,而造成支座過早的破壞,影響了建筑的正常使用,在支座的處置技術中針對不可修復的損壞狀況,就需要對支座進行更換,在更換的過程中,更換的方法對建筑結構安全的影響是非常大的,因此在更換的過程中需要對建筑結構的各主要受力部位進行監控,以保證更換過程的安全和可控制。
保護層維護:支座的側向保護層是使用中易受損的薄弱環節。必須嚴格禁止出現破損、裂紋、缺膠、露鐵、起鼓等現象。絕對不可以使用502等非結構用膠水進行臨時修補,以免改變材料性能或掩蓋潛在問題。
JZQZ摩擦擺減隔震支座的正常摩擦系數為不大于0.03,減隔震摩擦系數不大于0.05,溫度為-40℃-60℃,剪力螺栓需要按照客戶要求在豎向承載力的5%-15%范圍內進行設計,如果未經注明則按照豎向承載力的10%進行設計。
板式橡膠支座板式橡膠支座憑借其獨特的復合材料結構,在橋梁工程中應用極為廣泛。
支座的應力分布狀態需結合承壓、承剪和轉動工況綜合考量,通過拉伸荷載與拉伸位移曲線測試,確定破壞時的拉應力,為工程設計提供依據;隔震層以下的結構構件,需滿足嵌固剛度比和隔震后設防地震的抗震承載力要求,并按罕遇地震標準進行抗剪承載力驗算。
下預埋板施工:在安裝下預埋板之前,首先在基礎底板上標識出支墩的中心線,在四周墻壁上標識出下預埋板的標高控制線,根據此中心線和標高控制線確定下預埋板的位臵,通過在隔震下支墩四角焊鋼筋棍的方式來調整下預埋板的標高、位臵及平整度,要求鋼筋棍斷面平齊且焊接后頂面標高相同,以保證下預埋板可以在鋼筋棍上平動,從而確定下預埋板的準確位臵。用短鋼筋分別與螺栓套筒和支墩箍筋焊接,將下預埋板固定。其位臵通過軸線和中心線確定,水平標高用標高控制線控制。水平度用水準儀和機械水平尺檢測。
位移與轉角需求:設計時必須精確計算由溫度變化、混凝土收縮徐變、活載等引起的水平位移和梁端轉角,確保支座的位移量和轉角能力滿足規范要求。例如,滑動型支座需明確其順橋向與橫橋向的設計位移量。

隔震支座施工要點,澆筑隔震支墩時需避免振搗碰撞預埋件及主筋,預埋避雷裝置需同步施工,隔震結構震后僅需檢查更換支座,可快速恢復使用。
由于D、F型建筑伸縮縫整條采用氯丁或三元乙丙橡膠制作,具有良好的耐老化、耐曲撓性能。由于FAX、FAY、FBX三個力匯交于A點,對A點寫取矩方程可求出待求力FBY。由于板式橡膠支座具有水平剪切的各向同性,能良好傳遞上部構造多的變形。由于板式支座本身具有足夠的豎向剛度,可以滿足較大垂直荷載,并具有良好的彈性以適應梁端的轉動。由于從受力5-2A上能夠求出FBY,所以可以從受力5-2C中求出FBX。由于各省之間情況各異,經濟增長點各不相同,車輛荷載出入較大。由于化學注漿材料具有良好的與混凝土粘接性能,待其形成固體后具有良好的彈性和遇水膨脹性。由于檢測設備投資大,檢測難度大,一般單位無能力承擔。
適用結構:高架橋坡梁、斜交梁(斜交角≤45°)、曲梁等異形結構;多跨連續梁、簡支梁連續板等需適應溫度變形、地震位移的建筑;造價低于盆式支座約 30%,安裝便捷,適用于對經濟性與可靠性均有要求的工程。
檢查合格后,先對橡膠隔震支座連接板及外露連接螺栓采取防銹保護措施,檢查完成安裝檢查確認水平,傾斜度及位置等。檢查相關紙并現場核實建筑縱向延續梁片數,并初步核算出梁體分量及荷載才能。檢驗規則檢驗分類客運專線建筑盆式橡膠支座的檢驗分原材料及部件進廠檢驗、產品出廠檢驗和型式檢驗三類。檢驗項目如下:橡膠支座的產品的外觀質量檢驗按表2要求,按5.2規定進行。減隔震橡膠支座:隔震建筑標識減震設計基本原理剪切屈服型阻尼器常設置于建筑結構彎矩小、剪力大的部位,剛架橋墩中或在自立式懸索橋塔身。
針對中小跨徑橋梁工程,需特別考慮支座型號的適用性。在設計過程中,應從結構受力特點出發,綜合評估各類橡膠支座在不同結構形式中的適配性,優化支座組合配置方案。
在正式進行支座布置前,應進行充分的模擬演習,以便及時發現方案中潛在的技術問題與施工組織問題,及時修正技術參數,確保人員、材料、機械設備到位,并合理組織施工工序。
板式橡膠支座的其他異常現象:板式橡膠支座在實際工程中用量較多,而且其安裝看似簡單,因此施工單位的重視程度也就不夠,在安裝工人眼里有時更是隨意性很強,因此除了上面所提到的幾種現象外,還有以下一些異常現象:支座墊石簡單的采用砂漿進行代替。
這種方式只適用于地下室和主樓平面基本一致的情況,如果地下室擴大較多,主樓范圍以外的隔震墊實際上只隔了一個地下室頂板,從經濟上和技術上都顯得不適宜。還有一個問題是因為隔震溝、隔震縫等構造的存在,結構不能完全封閉,這樣的隔震地下室不能作為人防地下室使用,能否通過戰時加固等手段來解決呢?可能需要和人防管理部門的溝通協調。地震和戰爭理論上也有極小的概率同時發生,這已經超出結構工程師正常考慮的范圍。

建筑橡膠支座作為連接橋梁上下結構的關鍵組件,承擔著傳遞荷載、適應變形、減震隔震等重要功能。其合理選擇與應用直接關系到工程的安全性與耐久性。本文從支座類型、承載力計算、設計規范、常見問題及治理措施等方面展開綜合闡述。
式中TE為支座橡膠層總厚度,公路規范要求其不能大大于支座短邊長度的0.2;△L為由上部結構溫度變化、混凝土收縮和徐變等作用引起的剪切變形和縱向力(當計入制動力包括制動力)產生的支座剪切變形,以及支座直接設置于不大于1%縱坡的梁底面下,在支座頂面由支座承壓力順縱坡方向分力產生的剪切變形;△T為支座在橫橋向平行于不大于2%的墩臺帽橫坡或蓋梁橫坡上設置,由支座承壓力平行于橫坡方向分力產生的剪切變形。
矩形支座(GJZ系列):主要用于正交建筑。
第三,對于標準跨徑等于大于20m的板梁,常采用盆式橡膠支座,盆式橡膠支座由上支座板(包括頂板和不銹鋼滑板)、聚四氟乙烯滑板、中間鋼板、密封圈、橡膠板底盆等組成,分雙向、縱向和固定等類型,安裝注意事項與板式橡膠支座的安裝方法類似。
四氟板式橡膠支座的滑動性能依賴于聚四氟乙烯板(PTFE)與不銹鋼板的配合,其摩阻系數需通過潤滑措施精準控制:常溫型活動支座(適用于環境溫度 0℃以上):加入 5201 硅脂潤滑后,設計摩阻系數≤0.03,確保支座在溫度伸縮、荷載變化時能順暢滑動;耐寒型活動支座(適用于低溫環境):同樣采用 5201 硅脂潤滑,設計摩阻系數≤0.06,需通過材料改性保證低溫下硅脂的潤滑效果,避免摩擦阻力驟增。
材料與工藝要求高:支座所用橡膠材料(如三元乙丙橡膠、天然橡膠、丁基橡膠等)需具備高抗撕裂強度、耐老化與抗疲勞性能,制造過程中需借助專業檢測(如成分分析、伸長率測試)保證質量。
待下支墩混凝土達到75%設計強度后,將橡膠隔震支座按型號分類擺放,利用塔吊將支座吊至相應的支墩上,然后使用葫蘆吊和簡易鋼架吊起支座并安裝到位。并將預埋件螺孔清理干凈,涂上黃油。用高強螺栓將下連接板牢固地與下預埋板連接。高強螺栓的擰緊過程應分為初擰、復擰、終擰三個階段,并在同一天完成。螺栓連接時,嚴禁用錘敲打等破壞方法強行穿入螺栓,另外要保持構件摩擦面的干燥,嚴禁雨中作業。
摩擦擺隔震支座(Friction Pendulum Bearing,簡稱FPB)是一種先進的隔震裝置,它基于鐘擺原理和摩擦耗能機制來減少建筑物或橋梁在地震等外部激勵下的響應。摩擦擺隔震支座通過球面滑動和摩擦耗能來隔離地震能量,從而保護上部結構免受地震破壞。

聚四氟乙烯滑板式橡膠支座簡稱四氟滑板式支座(GJZFGYZF4系列),是于普通板式橡膠支座上按照支座尺寸大小粘附一層厚2-4MM的聚四氟乙烯板而成,除具有普通板式橡膠支座的豎向剛度與壓縮變形,且能承受垂直荷載及適應梁端轉動外,還能利用聚四氟乙烯板與梁底不銹鋼板間的低摩擦系數可使建筑上部構造水平位移不受限制。

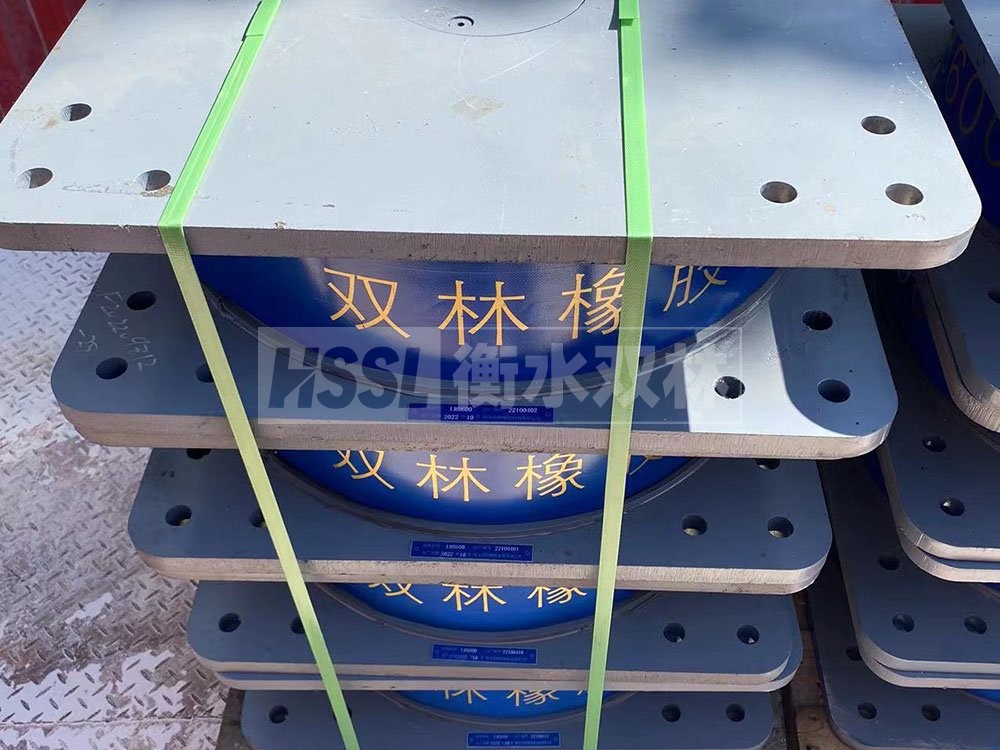

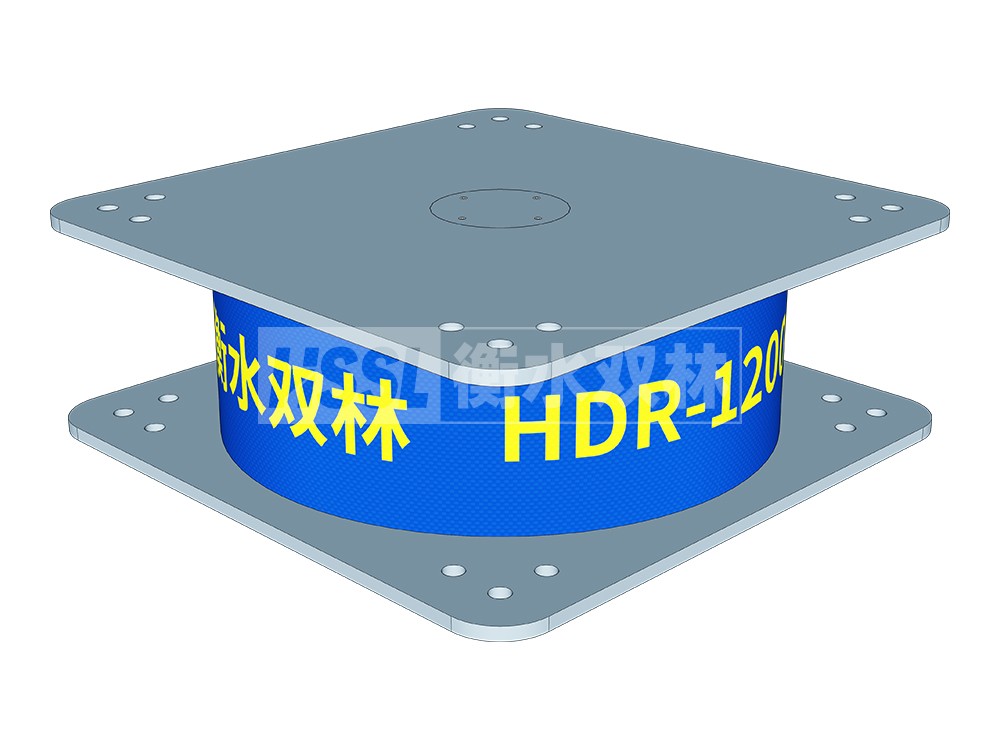

隔震橡膠支座是由薄鋼板和薄橡膠板交互疊合、模壓硫化而成,鋼板與橡膠板的黏合強度關系到支座在承載時鋼板對膠層的約束效果及在發生地震時的變形能力,因此黏合強度極為重要。目前鋼板采用噴砂處理,涂上由含鹵聚合物彈性體、黏合增進劑和偶聯劑等組成的熱硫化膠黏劑。雙涂比單涂更佳,黏合強度一般都在15KN?M-1以上。
支座進場檢驗:橡膠支座運至現場后需開箱檢驗,尺寸偏差需符合標準:總高度為設計值的 ±2%,外直徑或邊長為設計值的 ±1% 且不大于 ±5mm;外觀質量需無裂縫、氣泡、缺膠等缺陷,同時核查產品合格證書、出廠檢驗報告及型式檢驗報告。
板式橡膠支座:依靠橡膠片的剪切變形來適應梁體的位移,并通過橡膠的壓縮來承受荷載。它進一步細分:
四氟滑板橡膠支座四氟滑板橡膠支座是板式橡膠支座的一種重要變體,它在普通支座基礎上增加了聚四氟乙烯滑板。
隔震系統的位移能力不足。依據AASHTO標準驗算可得,該高架橋隔震系統的大位移為820MM。而原設計的隔震系統的極限位移僅有210MM(滑動支座)——480MM(屈服耗能裝置的極限位移)。通過利用博盧和達茲兩處地震觀測站分別對地震場地進行了地面運動情況的觀測,并模擬了近斷層的運動情況,得到的峰值位移應為1400MM。這巨大的差別說明了該設計不僅非常不合理(隔震的兩部分位移能力不同),也遠遠不能滿足達茲近場大地震的要求。
盆式橡膠支座的頂板和底板可用焊接或錨固螺栓栓接在梁體底面和墩臺頂面的預埋鋼板上。盆式橡膠支座的防塵裝置應嚴格按照設計紙的要求制造和安裝。盆式橡膠支座的更換要求:盆式橡膠支座是在板式橡膠支座的基礎上,將鋼部件與橡膠部件組合而成的一種橡膠支座。盆式橡膠支座用螺栓采用多元合金共滲或鋅鎘鍍層(即達克洛)等方法進行防護。盆式橡膠支座與球型支座的概述:盆式建筑支座是鋼構件與橡膠組合而成的新型建筑支座。盆式橡膠支座質量檢測項目主要包括:支座外觀、幾何尺寸、力學性能、解剖檢驗、膠料力學性能等。盆式支座就位后用斷續焊接將支座頂、底板與預埋鋼板焊接在一起。盆式支座在間歇焊接將支持頂,底板與預埋鋼板焊接在一起。膨脹螺栓的規格要根據實際的不均勻沉降差確定,螺栓位置一定要準確,預埋一定要穩固。膨脹速度緩慢,抗水壓能力強,適用于雨季和水豐富的施工工地使用。拼價格我們可以,拼質量我們也是杠杠的。
該種類型的橡膠支座有足夠的豎向剛度以承受垂直荷載,且能將上部構造的壓力可靠地傳遞給墩臺;有良好的彈性以適應梁端地轉動;有較大地剪切變形以滿足上部構板式橡膠支座造的水平位移;板式橡膠支座按形狀劃分:矩形板式、圓形、球冠圓板式、圓板坡形、等幾種產品。
